Bước 9: Kiểm tra lại sự định tuyến giữa các VLAN

- Cấu hình Ip cho các PC như sau:

PC-VLAN1:

IP:  192.168.1.10

SM:  255.255.255.0

GW: 192.168.1.1   (cổng Fa0/0 trên router DTU1)

Port: Fa0/16

PC-VLAN2:

IP:  192.168.2.10

SM:  255.255.255.0

GW: 192.168.2.1   (cổng Fa0/0.2 trên router DTU1)

Port: Fa0/1

PC-VLAN3:

IP:  192.168.3.10

SM:  255.255.255.0

GW: 192.168.3.1   (cổng Fa0/0.3 trên router DTU1)

Port: Fa0/6

PC-VLAN4:

IP:  192.168.4.10

SM:  255.255.255.0

GW: 192.168.4.1   (cổng Fa0/0.4 trên router TTG1)

Port: Fa0/11

- Từ các PC của VLAN 1,2,3,4 phải ping được nhau ,có thể sử dụng thêm lệnh tracert để kiểm tra đường đi của gói tin từ VLAN này qua VLAN khác.

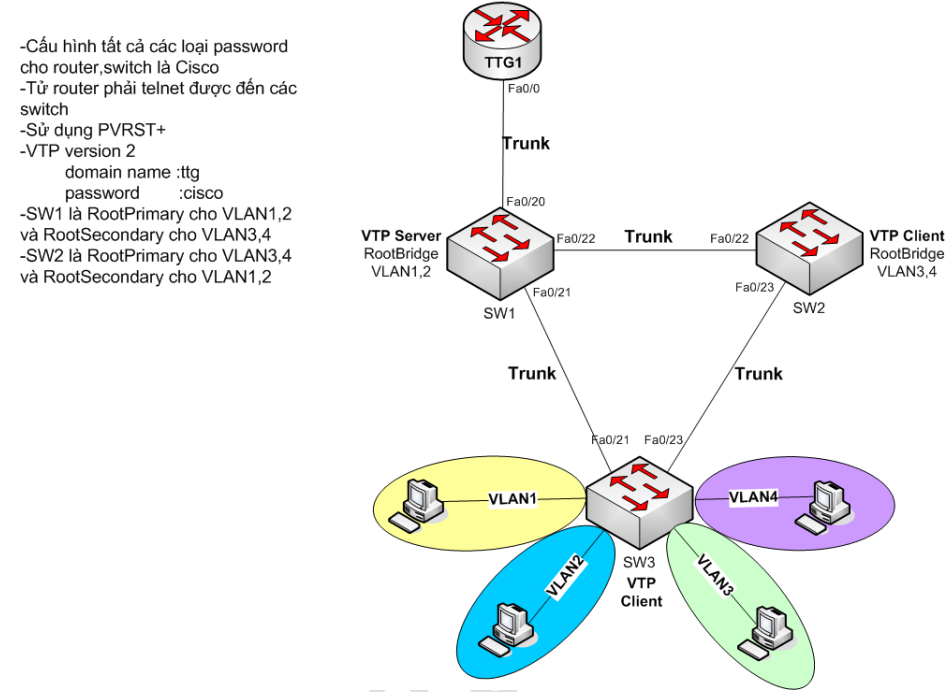

Bước 10: Cấu hình PVRST+

Chuyển các Switch qua hoạt động ở mode PVRST+

- SW1:

SW1(config)#spanning-tree mode rapid-pvst

SW1(config)#spanning-tree vlan 1-2 root primary

SW1(config)#spanning-tree vlan 3-4 root secondary

- SW2:

SW2(config)#spanning-tree mode rapid-pvst

SW2(config)#spanning-tree vlan 1-2 root secondary

SW2(config)#spanning-tree vlan 3-4 root primary

- SW3:

SW3(config)#spanning-tree mode rapid-pvst

- Kiểm tra lại cấu hình PVRST+ trên SW1

SW1#show spanning-tree

- Như vậy hiện tại SW1 đang là Root Bridge cho VLAN 1 và 2

- Tương tự như vậy trên SW2

SW2#show spanning-tree
