Cấu hình IP và Static Route cho sơ đồ mạng sau:



Enable Interface Loopback trên Router DTU2 như sau:

DTU2(config)# interface loopback 0

DTU2(config-if)# ip address

DTU2(config-if)# exit

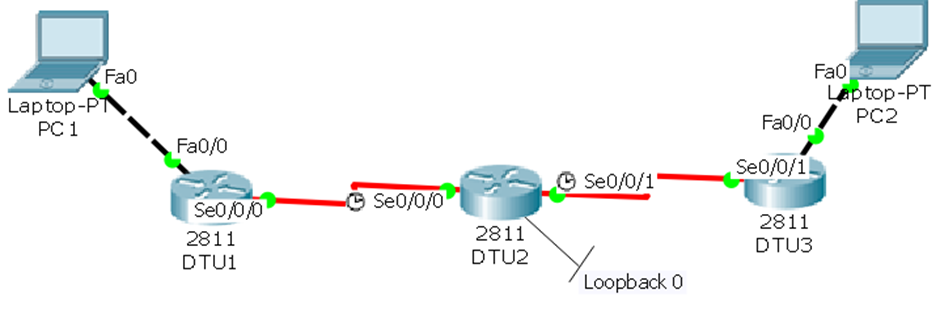

Hiển thị số hiệu cổng trên sơ đồ:

1) Cấu hình IP:

Router DTU1:

int f0/0

 no shut

 ip add 192.168.1.1 255.255.255.0

 exit

int s0/0/0

 no shut

 ip add 192.168.2.1 255.255.255.0

 exit

Router DTU2:

int loopback 0

 ip add 192.168.3.1 255.255.255.0

 exit

int s0/0/0

 no shut

 ip add 192.168.2.2 255.255.255.0

 exit

int s0/0/1

 no shut

 ip add 192.168.4.2 255.255.255.0

 exit

Router DTU3:

int f0/0

 no shut

 ip add 192.168.5.1 255.255.255.0

 exit

int s0/0/1

 no shut

 ip add 192.168.4.3 255.255.255.0

 exit

PC1:

IP: 192.168.1.2

SM: 255.255.255.0

GW: 192.168.1.1

PC2:

IP: 192.168.5.2

SM: 255.255.255.0

GW: 192.168.5.1

2) Cấu hình định tuyến tĩnh:

Router DTU1:

ip route 192.168.3.0 255.255.255.0 s0/0/0

ip route 192.168.4.0 255.255.255.0 s0/0/0

ip route 192.168.5.0 255.255.255.0 s0/0/0

Router DTU2:

ip route 192.168.1.0 255.255.255.0 s0/0/0

ip route 192.168.5.0 255.255.255.0 s0/0/1

Router DTU3:

ip route 192.168.1.0 255.255.255.0 s0/0/1

ip route 192.168.2.0 255.255.255.0 s0/0/1

ip route 192.168.3.0 255.255.255.0 s0/0/1



3) Kiểm tra thông mạng

Đứng tại các Router, kiểm tra thông tin bảng định tuyến:

Router# show ip route

Đứng tại PC1 ping qua PC2: ping 192.168.5.2

Đứng tại PC1 ping qua Loopback trên DTU2:

ping 192.168.3.1
