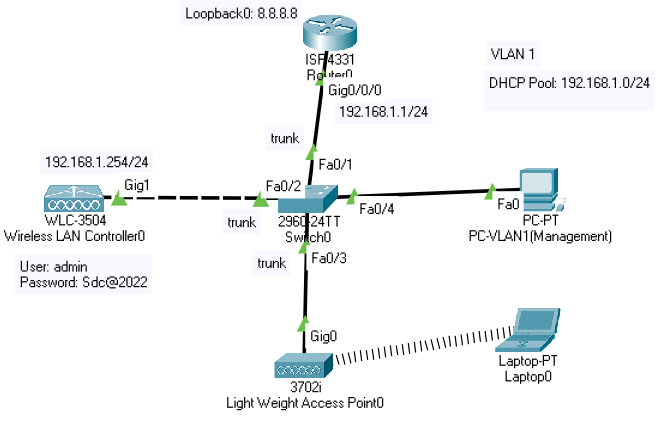

Cho sơ đồ mạng như sau:

Cấu hình:

1) Trên con Switch 2960

Cấu hình IP cho Interface VLAN 1:

int vlan 1

  no shut

  ip add 192.168.1.2 255.255.255.0

  exit

Cấu hình Trunking cho các cổng nối về Router, WLC, & AP:

int range f0/1 - 3

  switchport mode trunk

  exit

2) Trên con Router:

Cấu hình IP cho cổng G0/0/0

int G0/0/0

  no shut

  ip add 192.168.1.1 255.255.255.0

  exit

Cấu hình IP cho cổng Loopback 0:

int loop0

  ip add 8.8.8.8 255.255.255.0

  exit

Cấu hình DHCP Server (cấp cho VLAN 1):

ip dhcp pool vlan1

  network 192.168.1.0 255.255.255.0

  default-router 192.1681.1

  exit

ip dhcp excluded-address 192.168.1.1 192.168.1.100

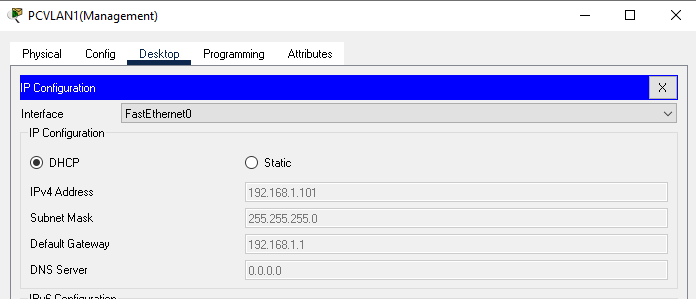

3) PCVLAN1(Management) xin IP từ DHCP Server

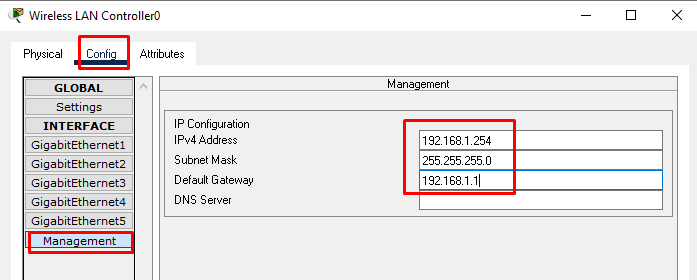

4) Cấu hình IP cho Wireless LAN Controller0 (WLC-3504)

5) Kiểm tra kết nối giữa PCVLAN1(Management) vs WLC



6) Cấu hình ban đầu cho WLC-3504

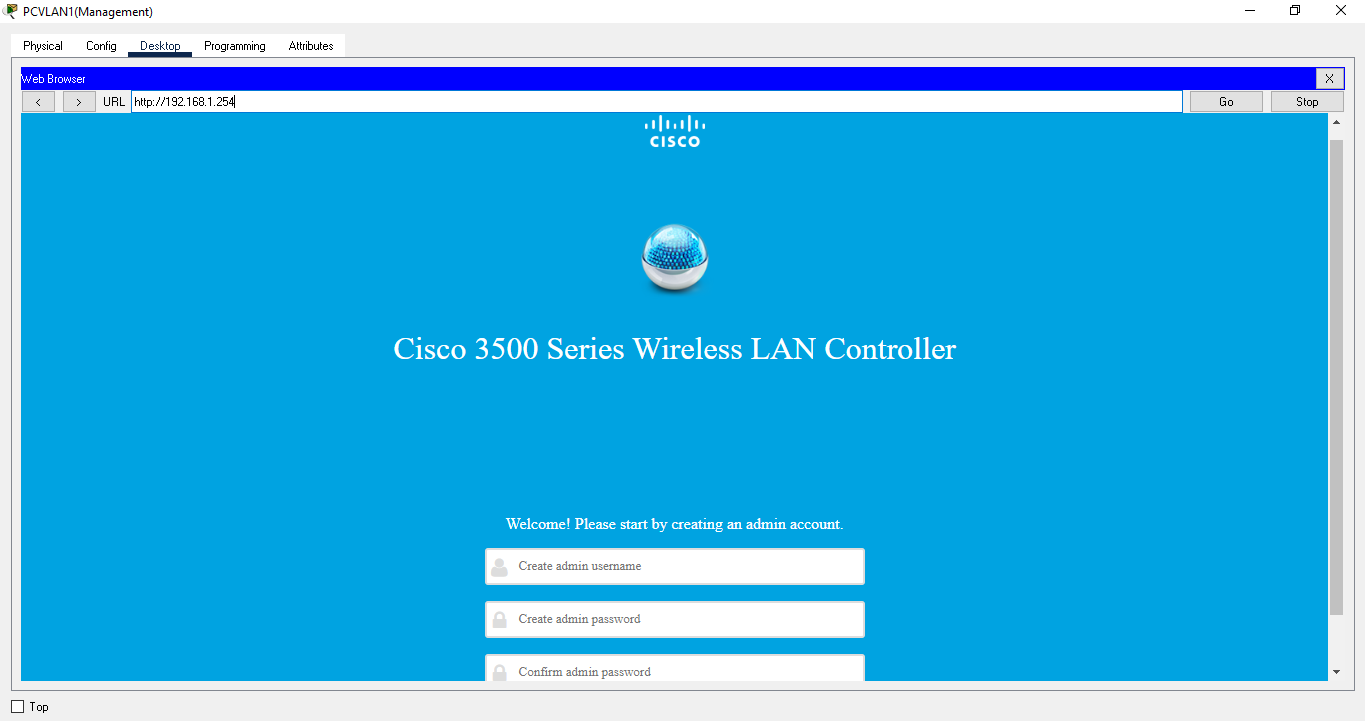

Đứng trên PCVLAN1(Management) truy cập vào con WLC-3504 bằng địa chỉ URL:

http://192.168.1.254

Lưu ý: Vui lòng chờ 1 vài phút.

Đăng ký tài khoản để quản lý thiết bị WLC-3504: admin vs Sdc@2022



Cấu hình Step#1 như thông tin trong hình sau:

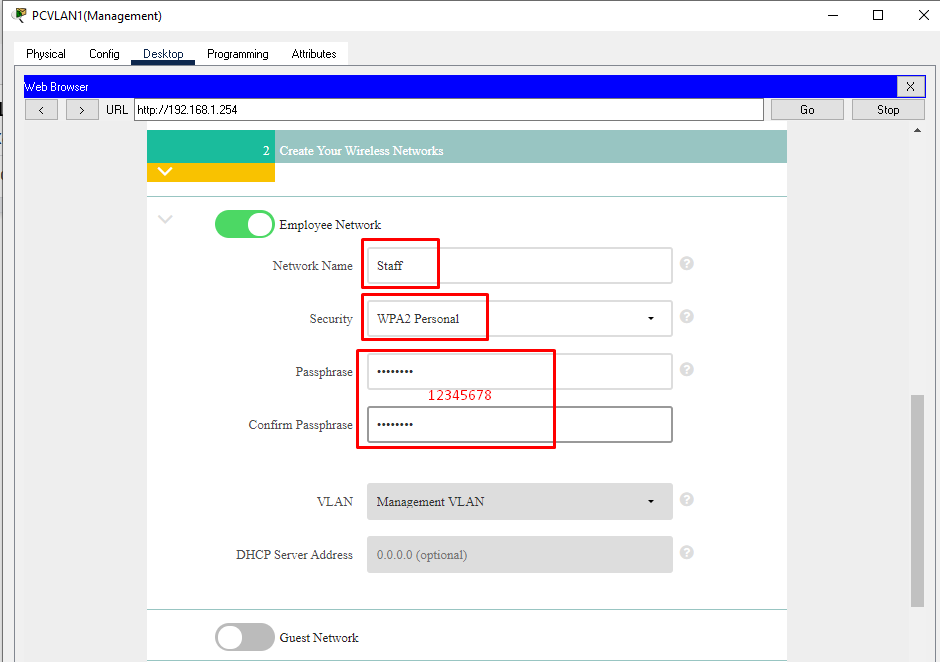

Cấu hình Step#2:



Bỏ qua Step#3 và Click Next => Nhấn Apply.

Lưu ý: Sau khi cấu hình 3 bước đầu tiên thì WLC sẽ bắt buộc yêu cầu truy cập bằng https, nên chúng ta tắt trình duyệt & truy cập lại https://192.168.1.254

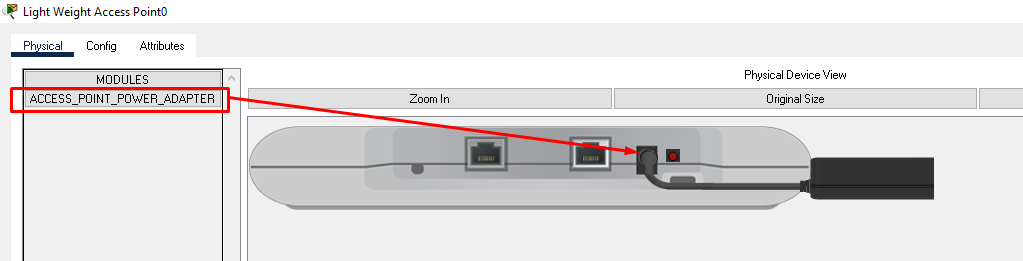

7) Cấp nguồn cho Wireless Access Point (Light Weight Access Point0)

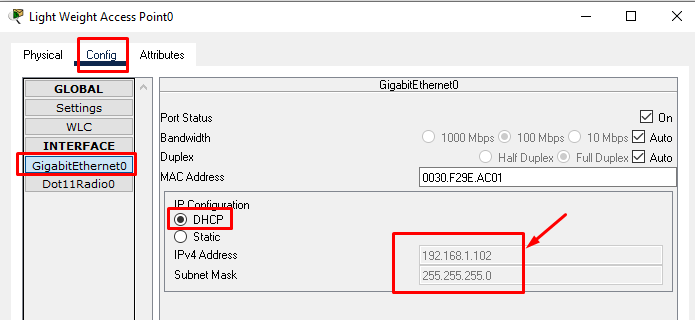

Xin IP:

8) Đăng nhập vào WLC-3504 để để cấu hình

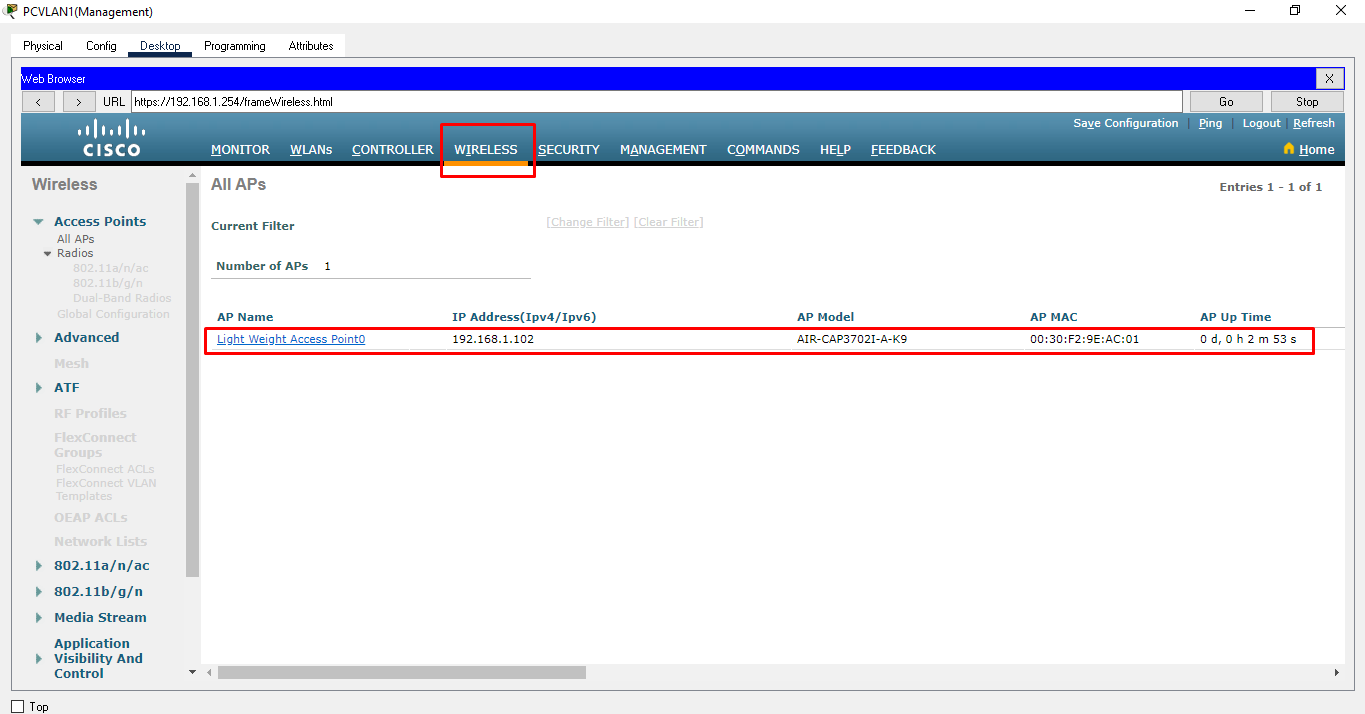

Trong WLC-3504 sẽ nhìn thấy được Wireless Access Point:

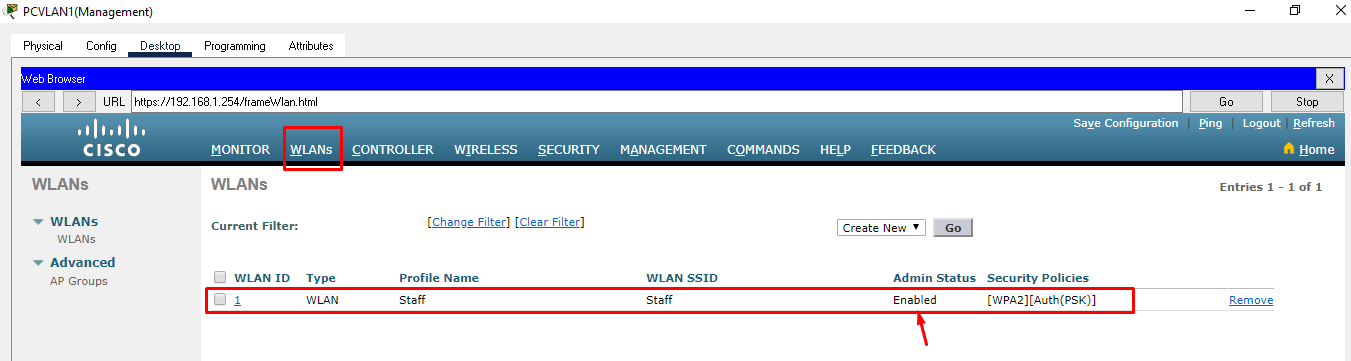

Kiểm tra xem đã có SSID=Staff chưa? Nó đã được Enabled chưa?

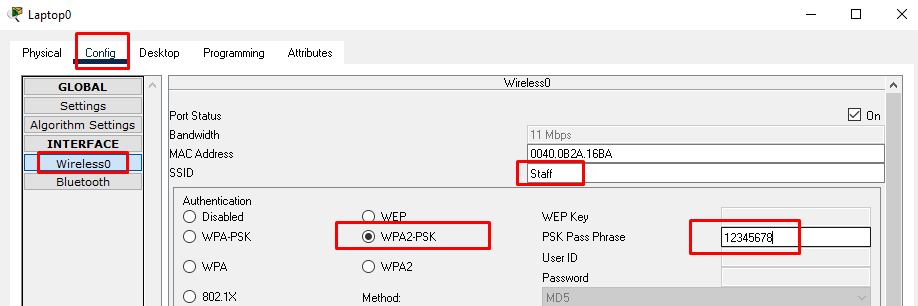

9) Thêm 1 Wireless Client (Laptop) để kết nối vào hệ thống

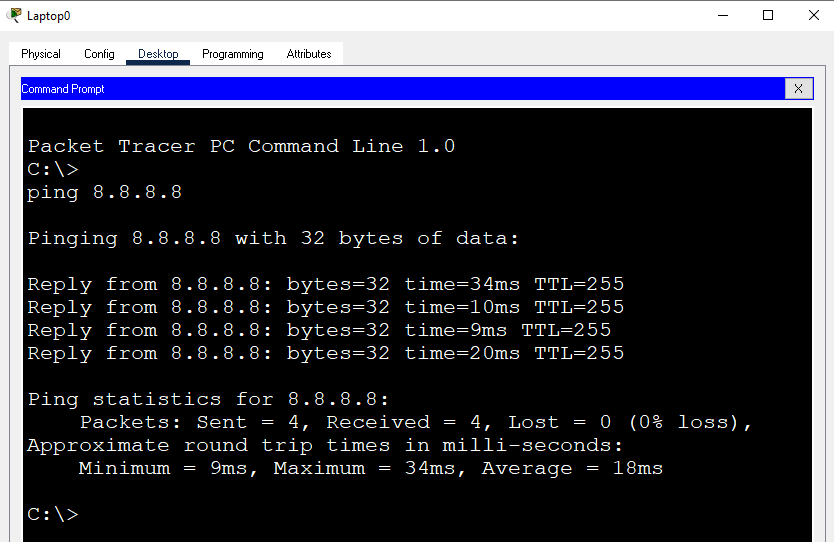

Kiểm tra kết nối:
