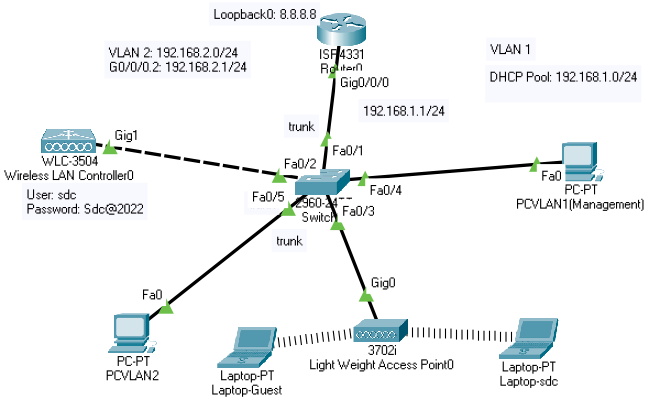

Cho sơ đồ mạng như sau:

Phần 1: Giống Lab #25-1 Wireless LAN

Cấu hình:

1) Trên con Switch 2960

Cấu hình IP cho Interface VLAN 1:

int vlan 1

  no shut

  ip add 192.168.1.2 255.255.255.0

  exit

Cấu hình Trunking cho các cổng nối về Router, WLC, & AP:

int range f0/1 - 3

  switchport mode trunk

  exit

2) Trên con Router:

Cấu hình IP cho cổng G0/0/0

int G0/0/0

  no shut

  ip add 192.168.1.1 255.255.255.0

  exit

Cấu hình IP cho cổng Loopback 0:

int loop0

  ip add 8.8.8.8 255.255.255.0

  exit

Cấu hình DHCP Server (cấp cho VLAN 1):

ip dhcp pool vlan1

  network 192.168.1.0 255.255.255.0

  default-router 192.1681.1

  exit

ip dhcp excluded-address 192.168.1.1 192.168.1.100

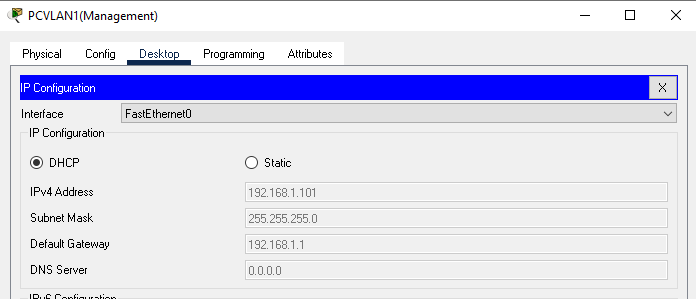

3) PCVLAN1(Management) xin IP từ DHCP Server

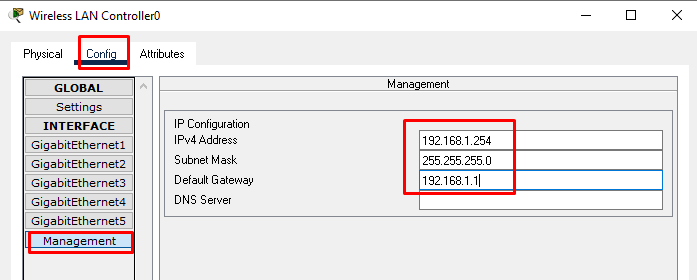

4) Cấu hình IP cho Wireless LAN Controller0 (WLC-3504)

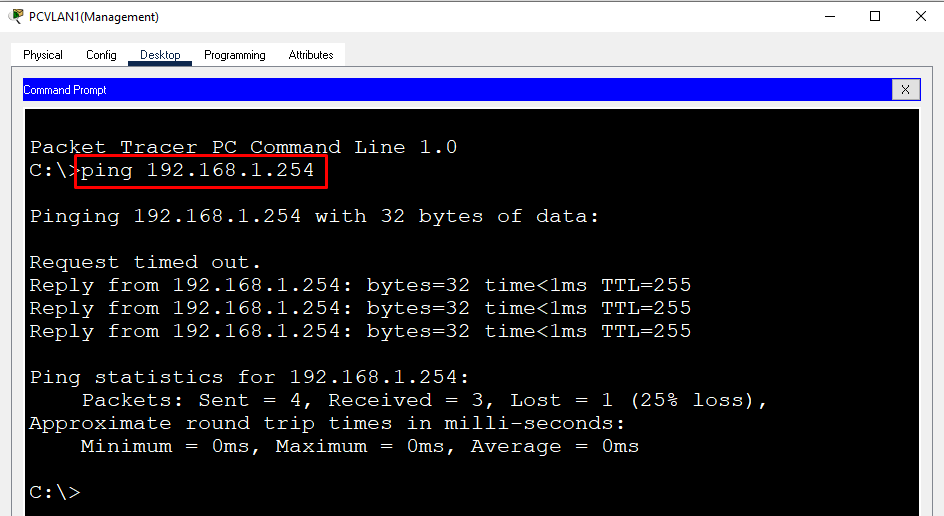

5) Kiểm tra kết nối giữa PCVLAN1(Management) vs WLC

6) Cấu hình ban đầu cho WLC-3504

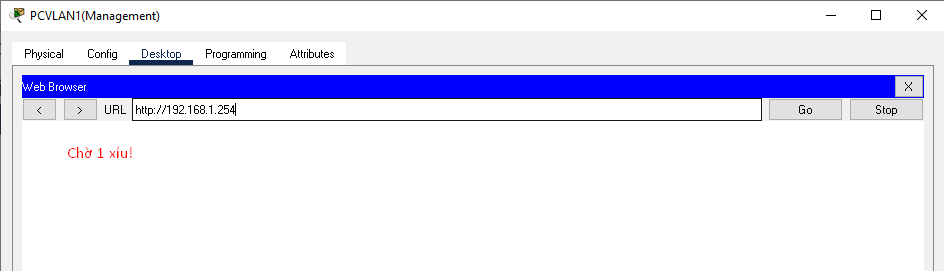

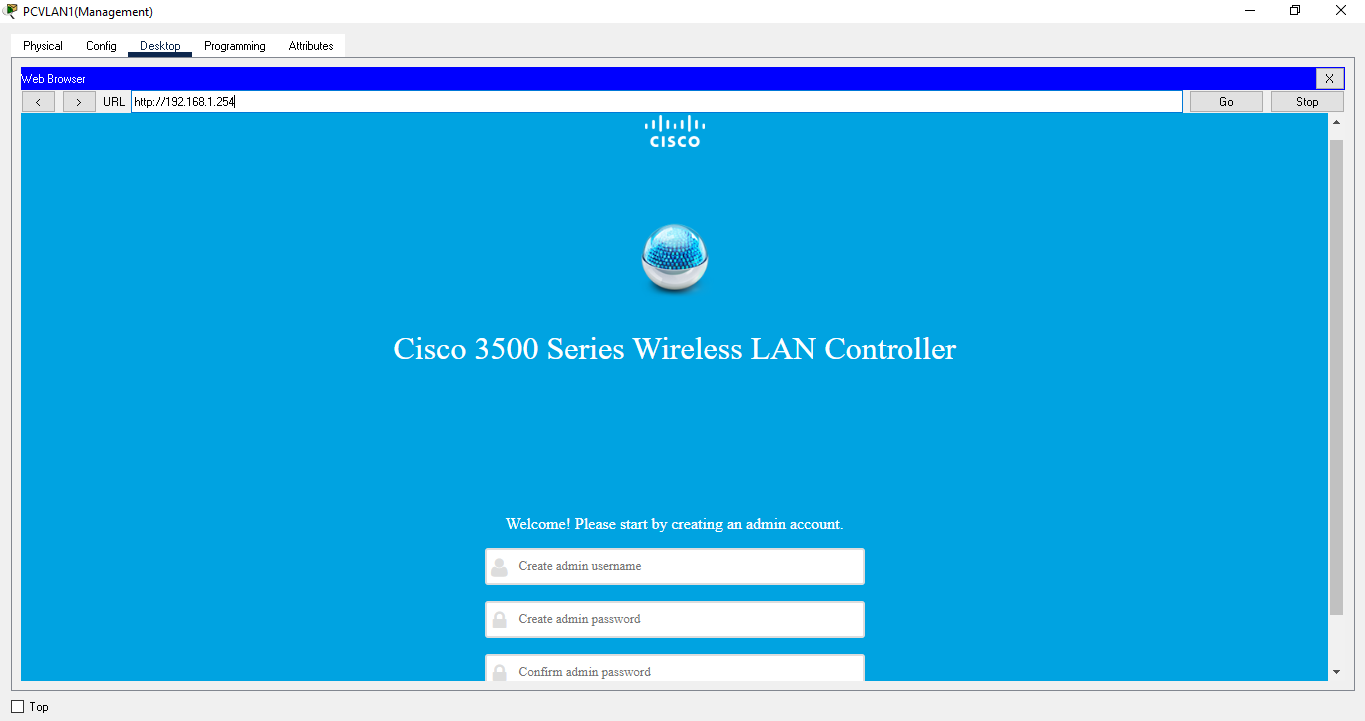

Đứng trên PCVLAN1(Management) truy cập vào con WLC-3504 bằng địa chỉ URL:

http://192.168.1.254

Lưu ý: Vui lòng chờ 1 vài phút.

Đăng ký tài khoản để quản lý thiết bị WLC-3504: admin vs Sdc@2022

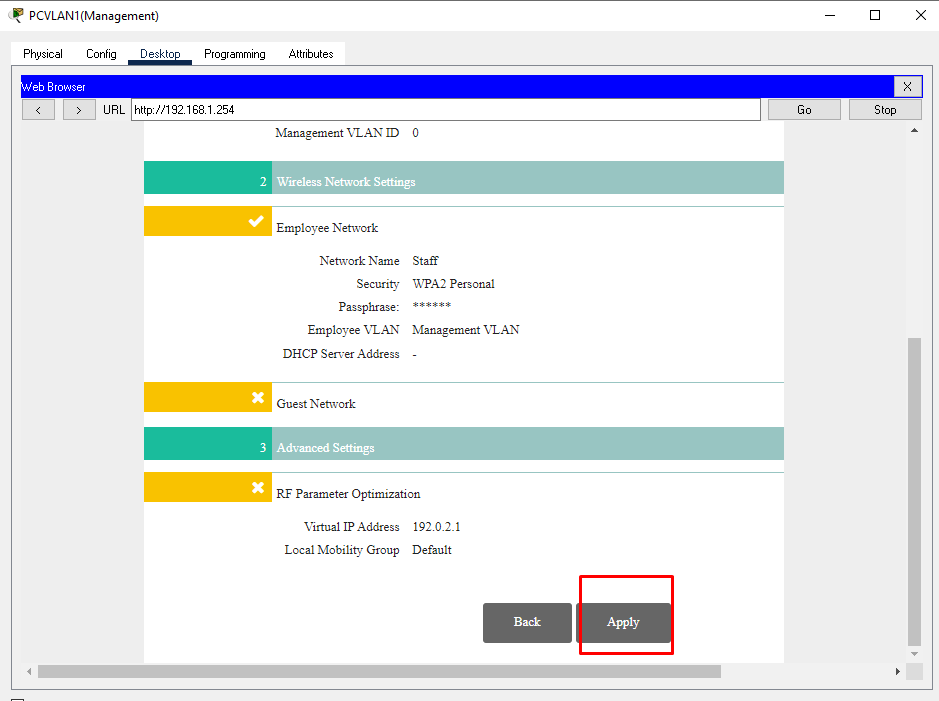

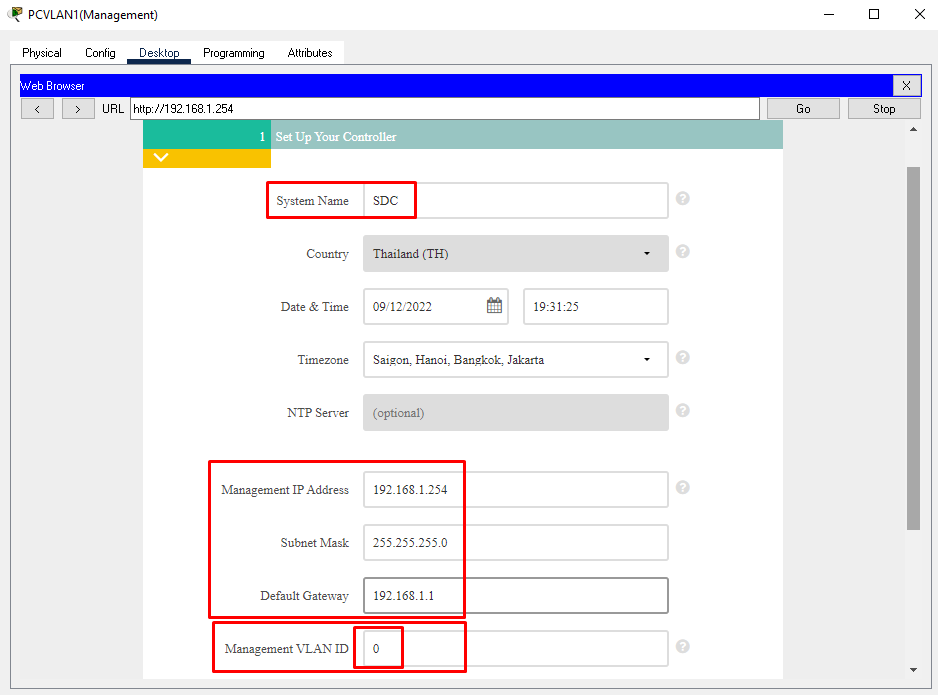

Cấu hình Step#1 như thông tin trong hình sau:



Cấu hình Step#2:

Bỏ qua Step#3 và Click Next => Nhấn Apply.

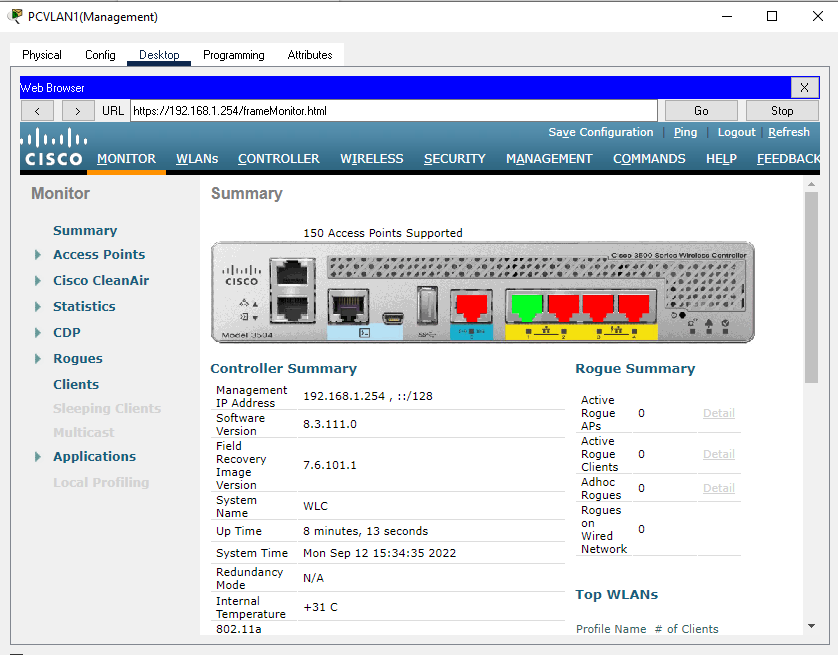

Lưu ý: Sau khi cấu hình 3 bước đầu tiên thì WLC sẽ bắt buộc yêu cầu truy cập bằng https, nên chúng ta tắt trình duyệt & truy cập lại https://192.168.1.254

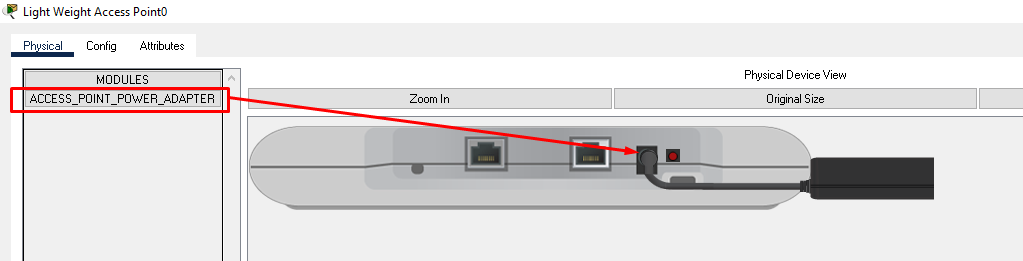

7) Cấp nguồn cho Wireless Access Point (Light Weight Access Point0)

Xin IP:

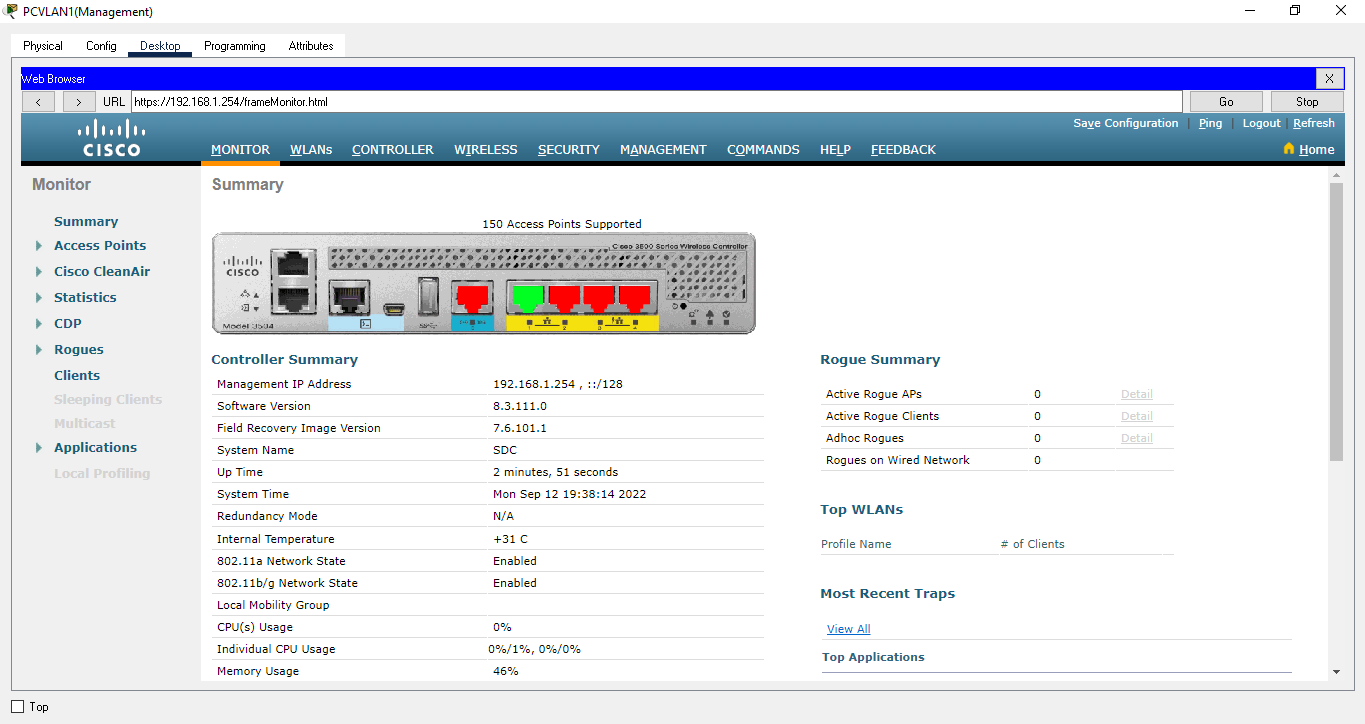

8) Đăng nhập vào WLC-3504 để để cấu hình

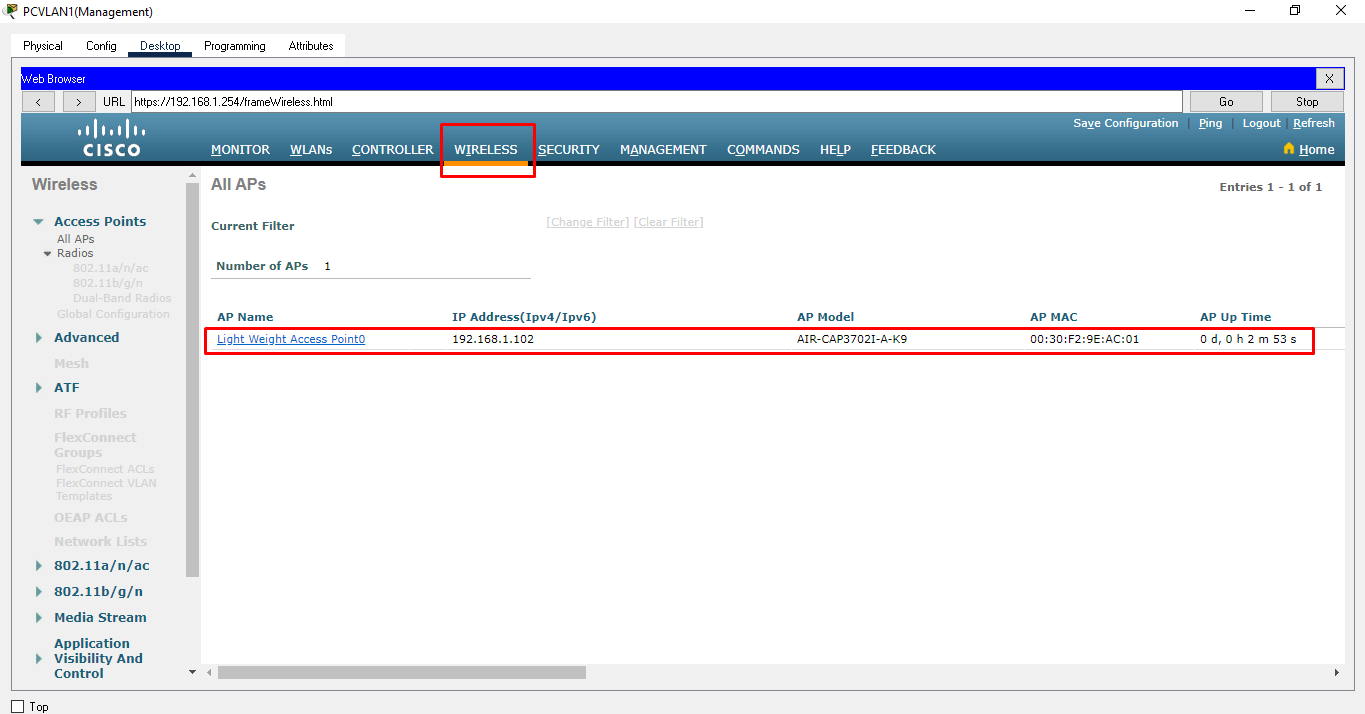

Trong WLC-3504 sẽ nhìn thấy được Wireless Access Point:

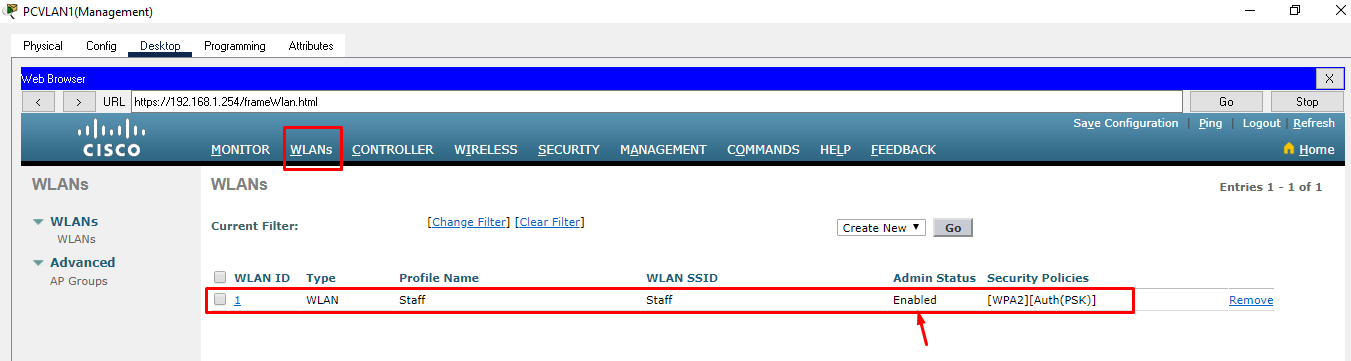

Kiểm tra xem đã có SSID=Staff chưa? Nó đã được Enabled chưa?

9) Thêm 1 Wireless Client (Laptop) để kết nối vào hệ thống

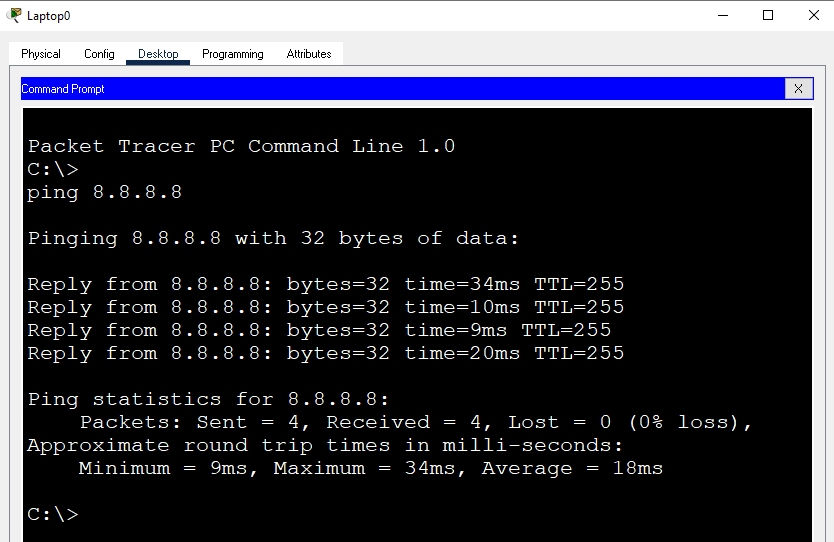

Kiểm tra kết nối:

Phần 2: Tiếp tục cấu hình thêm VLAN2, tạo thêm SSID Guest

Bước 1) Tạo VLAN 2 trên Switch & cấu hình Sub-Interface trên Router để định tuyến cho VLAN 2.

!

interface GigabitEthernet0/0/0.2

  encapsulation dot1Q 2

  ip address 192.168.2.1 255.255.255.0

!

//Tạo thêm DHCP Pool VLAN2

!

ip dhcp pool vlan2

  network 192.168.2.0 255.255.255.0

  default-router 192.168.2.1

!

ip dhcp excluded-address 192.168.2.1 192.168.2.100

!

Bước 2) Đăng nhập vào WLC-3504

Đứng tại PCVLAN1(Management) truy cập vào WLC-3504 bằng địa chỉ https://192.168.1.254

Với Username=sdc; Password=Sdc@2022

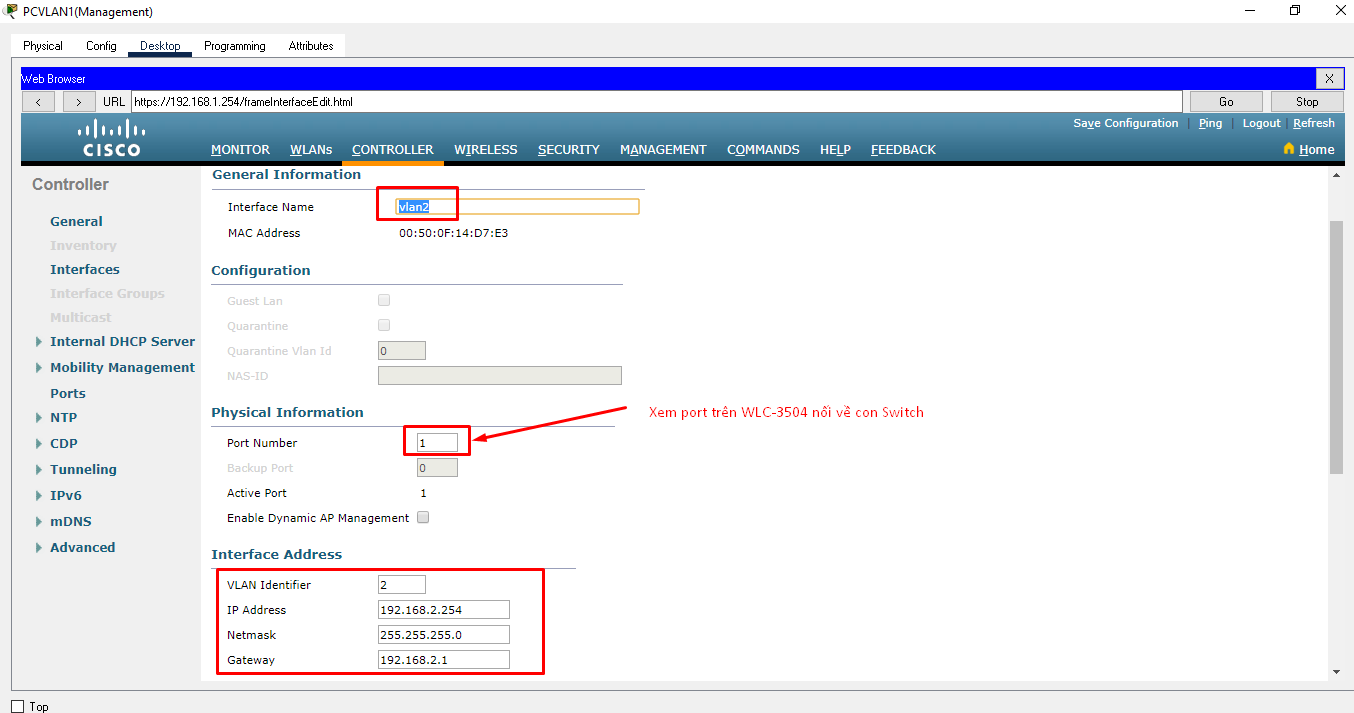

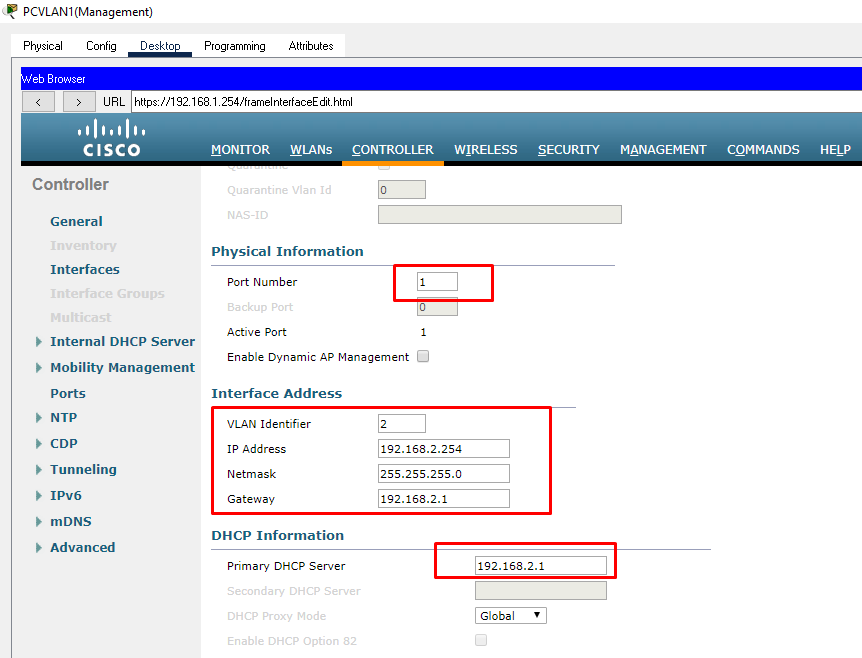

Bước 3) Tạo 1 interface VLAN2

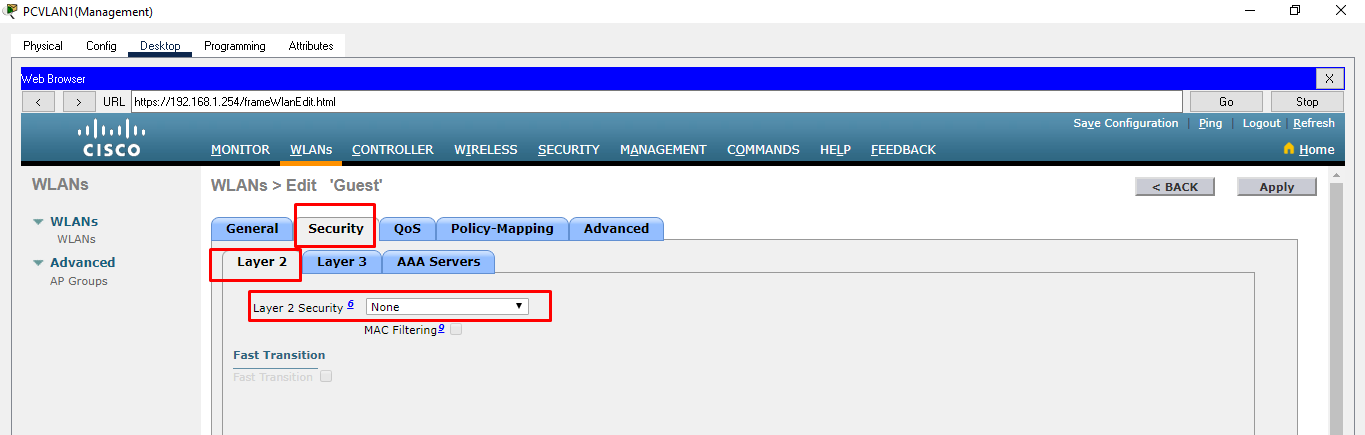

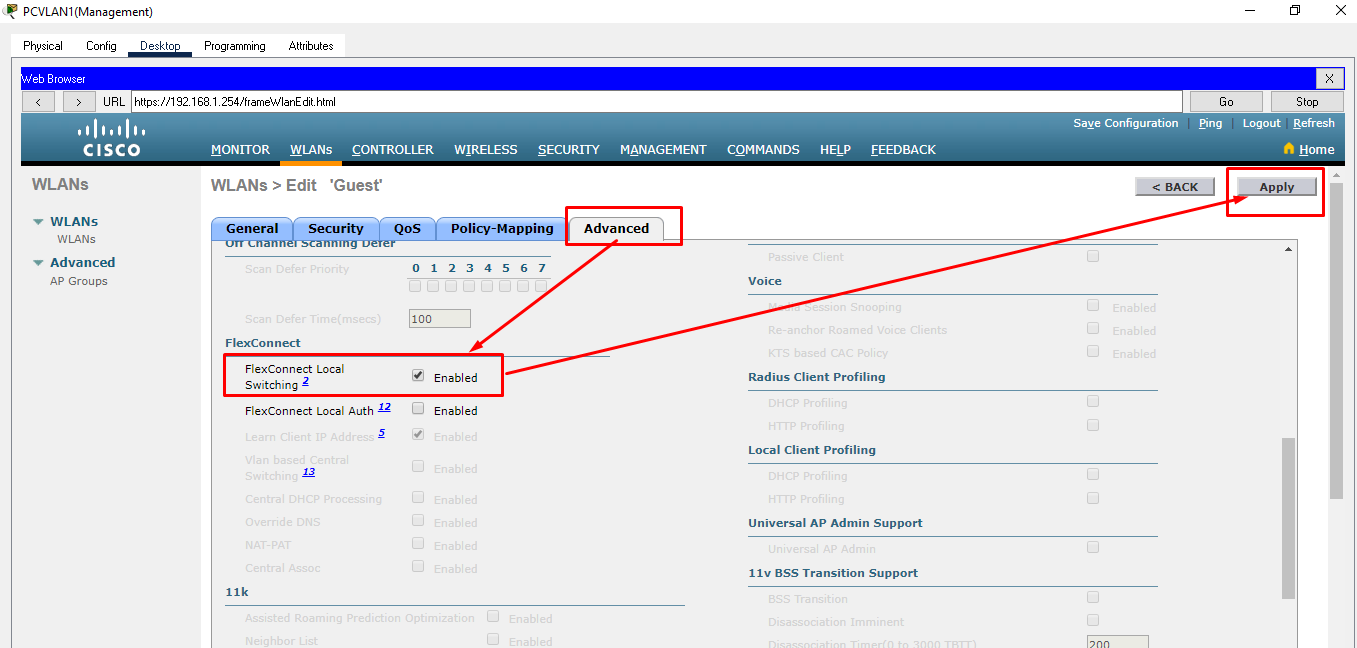

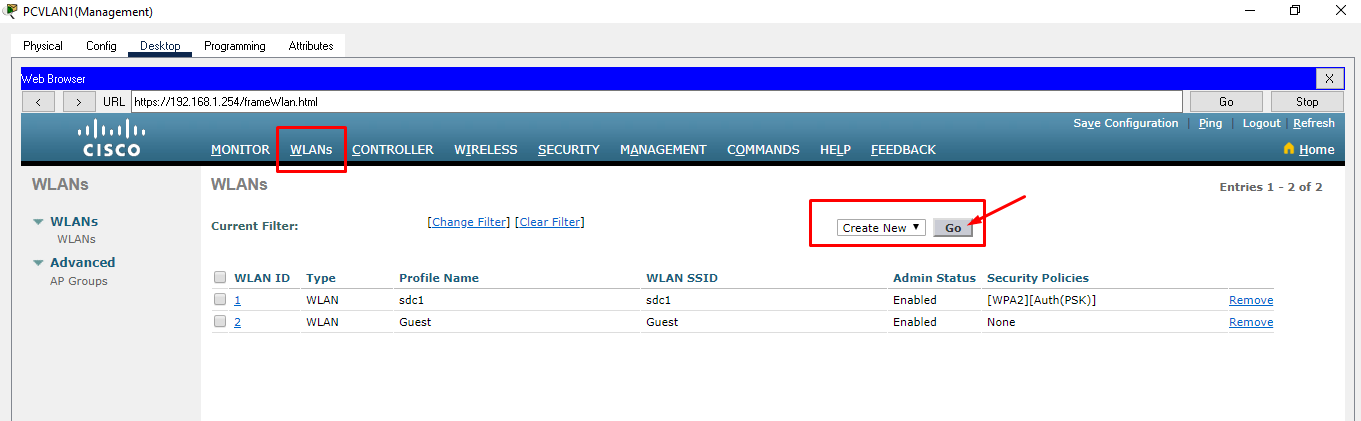

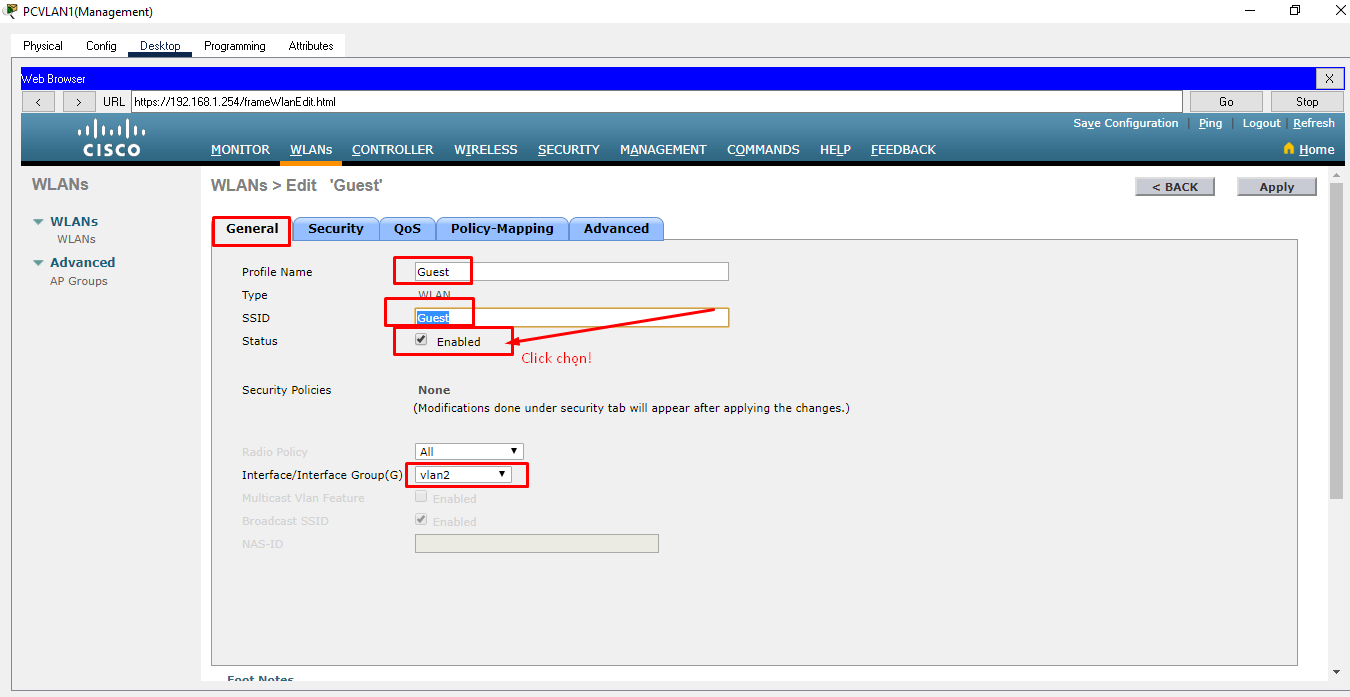

Bước 4) Tạo SSID Guest

Bước 5) Kết nối Wireless Client vào SSID Guest

Bước 6) Cấu hình cấm VLAN2 (SSID=Guest) truy cập vào các VLAN còn lại

Router Gateway:

ip access-list extended Block-Guest

  deny ip 192.168.2.0 0.0.0.255 192.168.0.0 0.0.255.255

  permit ip any any

  ex

interface G0/0/0.2

  ip access-group Block-Guest in

  ex

Bước 7) Lưu cấu hình
