Bài viết sưu tầm
Link file cấu hình pkt: https://drive.google.com/file/d/13t8PZfcKLyz3RQ6bpESL67pOdSSXaD8g/view?usp=sharing
Mô tả:
- Vùng màu cam và là mạng IPv4, các vùng còn lại là IPv6.
- Văn phòng chính chạy mạng IPv6, văn phòng chi nhánh chạy Ipv4
- Chúng ta đấu nối văn phòng chính & văn phòng chi nhánh lại với nhau thông qua hạ tầng IPv4
- Khách hàng nằm tại khu vực màu cam & dùng IPv4
- Máy chủ Web chạy IPv6 & đặt tại văn phòng chính.
4) Cấu hình trên Switch Core tại MainOffice
//Bật dual-ipv4-and-ipv6
SW-CORE(config)#sdm prefer dual-ipv4-and-ipv6 default
SW-CORE# reload
SW-CORE# show sdm prefer
//Kiểm tra cấu hình running
SW-CORE# show running-config
hostname SW-CORE
!
ipv6 unicast-routing
!
interface GigabitEthernet0/1 //Interface nối Router MainOffice
switchport trunk encapsulation dot1q
switchport mode trunk
!
!
interface Vlan1
no ip address
ipv6 address 2018:1::2/64
ipv6 enable
!
//Kiểm tra thông tin VLAN

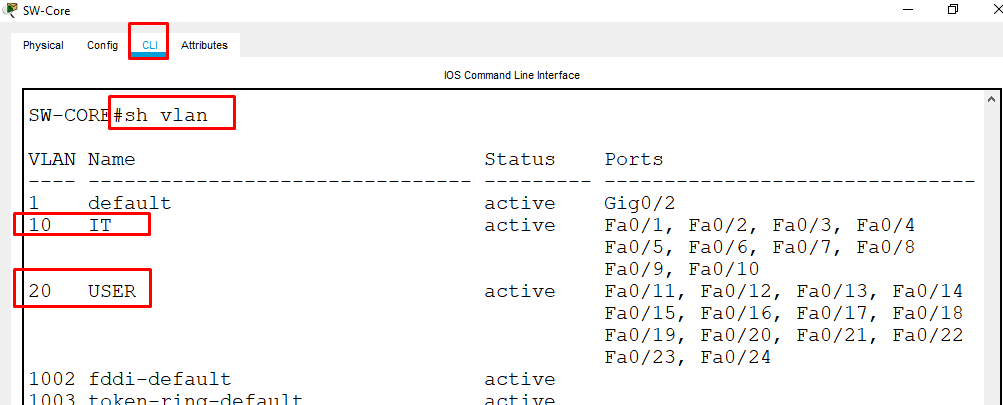

SW-CORE# show vlan
//Kiểm tra các interface trunk
SW-CORE#show interfaces trunk
5) Cấu hình trên Router Internet
Internet# show running-config
!
hostname Internet
!
interface FastEthernet0/0
ip address 8.1.1.1 255.0.0.0
!
interface Serial0/0/0
ip address 200.1.1.2 255.255.255.252
clock rate 2000000
!
interface Serial0/1/1
ip address 200.1.2.2 255.255.255.252
clock rate 2000000
!
router ospf 100
network 200.1.1.0 0.0.0.3 area 0
network 200.1.2.0 0.0.0.3 area 0
network 8.0.0.0 0.255.255.255 area 0
!
6) Cấu hình trên Router MainOffice
6.1) Cấu hình IPv6 & IPv4
!
hostname MainOffice
!
ipv6 unicast-routing
!
ipv6 cef
!
!
interface FastEthernet0/0
ipv6 address 2018:1::1/64
ipv6 enable
!
interface FastEthernet0/0.10
encapsulation dot1Q 10
ipv6 address 2018:10::1/64
ipv6 enable
!
interface FastEthernet0/0.20
encapsulation dot1Q 20
ipv6 address 2018:20::1/64
ipv6 enable
!
interface Serial0/0/0
ip address 200.1.1.1 255.255.255.252
!
6.2) Cấu hình DHCPv6
Bước 1) Khai báo 2 pool (1 VLAN tương ứng 1 pool)
!
ipv6 dhcp pool dtu10
prefix-delegation pool dtu1010 lifetime 2592000 604800
dns-server 2018:10::3
domain-name mydtu.vn
!
ipv6 dhcp pool dtu20
prefix-delegation pool dtu2020 lifetime 2592000 604800
dns-server 2018:10::3
domain-name mydtu.vn
!
Bước 2) Khai báo Subnet cho các pool
ipv6 local pool dtu1010 2018:10::/64 64
ipv6 local pool dtu2020 2018:20::/64 64
!
Bước 3) Bật DHCP Server trên 2 interface f0/0.10 & f0/0.20
!
interface FastEthernet0/0.10
ipv6 dhcp server dtu10
!
interface FastEthernet0/0.20
ipv6 dhcp server dtu20
!
6.3) Cấu hình định tuyến IPv4
!
router ospf 100
network 200.1.1.0 0.0.0.3 area 0
!
ip route 0.0.0.0 0.0.0.0 Serial0/0/0
!
6.4) Cấu hình NAT-PT Overload
MainOffice(config)#ipv6 nat prefix 2018:2::/96
//96=128-32
MainOffice(config)#ipv6 access-list v4map_acl
MainOffice(config-ipv6-acl)# permit ipv6 2018:1::/64 2018:2::/96
MainOffice(config-ipv6-acl)# permit ipv6 2018:10::/64 2018:2::/96
MainOffice(config-ipv6-acl)# permit ipv6 2018:20::/64 2018:2::/96
//Bật NAT trên các Interface
MainOffice(config)#interface fastEthernet 0/0
MainOffice(config-if)#ipv6 nat
MainOffice(config-if)#ipv6 nat prefix 2018:2::/96 v4-mapped v4map_acl
MainOffice(config)#interface fastEthernet 0/0.10
MainOffice(config-if)#ipv6 nat
MainOffice(config-if)#ipv6 nat prefix 2018:2::/96 v4-mapped v4map_acl
MainOffice(config)#interface fastEthernet 0/0.20
MainOffice(config-if)#ipv6 nat
MainOffice(config-if)#ipv6 nat prefix 2018:2::/96 v4-mapped v4map_acl
MainOffice(config)#ipv6 access-list listipv4
MainOffice(config-ipv6-acl)# permit ipv6 2018:1::/64 2018:2::/96
MainOffice(config-ipv6-acl)# permit ipv6 2018:10::/64 2018:2::/96
MainOffice(config-ipv6-acl)# permit ipv6 2018:20::/64 2018:2::/96
MainOffice(config)#ipv6 nat v6v4 source list listipv4 interface Serial0/0/0 overload
MainOffice(config)#ip route 0.0.0.0 0.0.0.0 serial0/0/0
6.4) Cấu hình NAT IPv6 Static trên router MainOffice để truy cập vào mydtu.vn
MainOffice(config)# ip access-list extended list_ipv4
MainOffice(config-ext-nacl)# permit ip any host 200.1.1.1
MainOffice(config)# ipv6 access-list pool_to_ipv4
MainOffice(config-ipv6-acl)# permit ipv6 any 2018::/96
MainOffice(config)# ipv6 nat v4v6 pool pool_ipv4 2018:2::10 2018:2::10 prefix-length 96
MainOffice(config)# ipv6 nat v4v6 source list list_ipv4 pool pool_ipv4
MainOffice(config)# ipv6 nat v6v4 source 2018:10::2 200.1.1.1
MainOffice(config)# ipv6 nat v6v4 source list list_ipv4 pool pool_to_ipv4
