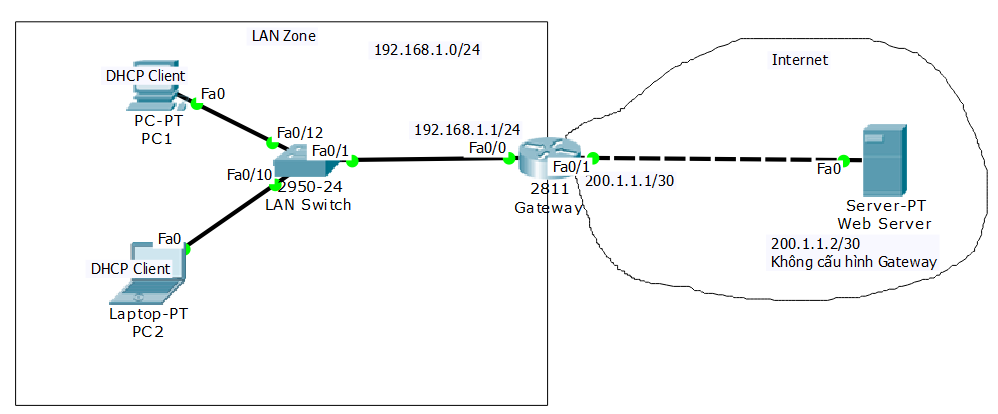

Cho sơ đồ mạng như sau:

Yêu cầu:

• Anh/chị hãy cấu hình cho sơ đồ này, với thông tin IP như sơ đồ

• Sử dụng NAT Overload trên Router Gateway

• Cấu hình DHCP Server trên Router Gateway để cấp IP cho các máy trong LAN, với DHCP Scope 192.168.101/24 => 192.168.1.254/24

• Lưu ý: Không cấu hình địa chỉ Gateway trên máy Web Server

• Sử dụng máy Web Server tạo 1 DNS Record cs421a.com ⇔ 200.1.1.2

Các bước cấu hình:

Bước 1) Cấu hình cho máy Web Server

Bước 2) Cấu hình IP cho Router Gateway

!

interface FastEthernet0/0

no shutdown

ip address 192.168.1.1 255.255.255.0

exit

!

interface FastEthernet0/1

no shutdown

ip address 200.1.1.1 255.255.255.252

!

Bước 3) Cấu hình DHCP Server trên Router Gateway

!

ip dhcp pool TKM

network 192.168.1.0 255.255.255.0

default-router 192.168.1.1

dns-server 200.1.1.2

!

ip dhcp excluded-address 192.168.1.1 192.168.1.100

//không cấp từ 192.168.1.1 đến 192.168.1.100

!

Bước 4) Cấu hình Access List

access-list 1 permit 192.168.1.0 0.0.0.255

Bước 5) Cấu hình NAT Overload

ip nat inside source list 1 interface FastEthernet0/1 overload

Bước 6) Bật NAT trên 2 interface (f0/0 ~ Inside; f0/1 ~ Outside)

!

interface FastEthernet0/0

ip nat inside

!

interface FastEthernet0/1

ip nat outside

!
