Cho sơ đồ mạng như sau:

Hãy cấu hình định tuyến tĩnh sao cho các PC “thấy nhau”.

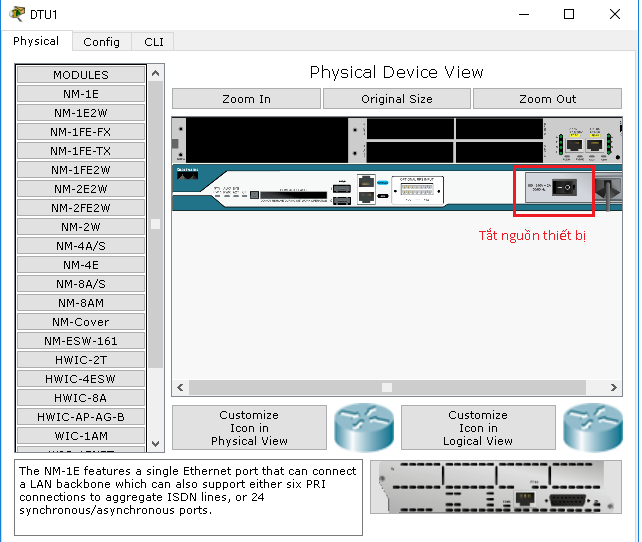

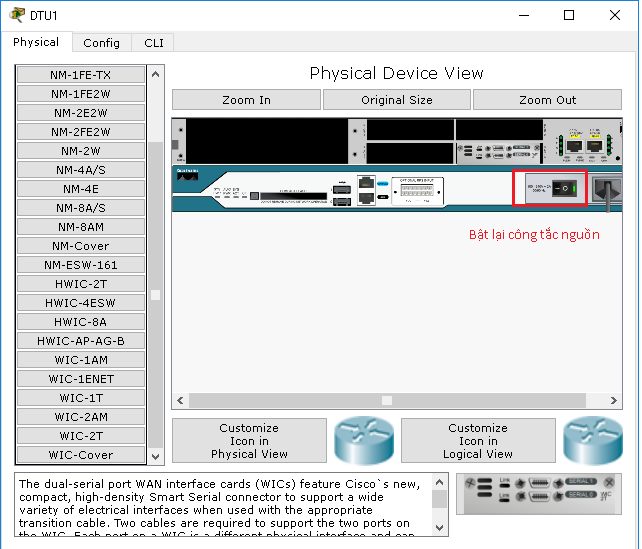

Bước 1: Gắn thêm Card WIC-2T cho Router

Bước 2: Đấu nối 2 Router bằng Cáp Serial

Đầu nào được nối trước sẽ là DCE, sau này cầu hình thì nhớ gõ lệnh clock rate

Còn lại PC đấu nối vào Router chúng ta sử dụng cáp UTP được bấm chéo.

Bước 3: Cấu hình IP cho các thiết bị

Router DTU1:

hostname DTU1

ipv6 unicast-routing

int f0/0

no sh

ipv6 address 2020:1::1/64

exit

int s0/0/0

no sh

ipv6 address 2020:2::1/64

exit

Router DTU2:

hostname DTU2

ipv6 unicast-routing

int f0/0

no sh

ipv6 address 2020:3::1/64

exit

int s0/0/1

no sh

ipv6 address 2020:2::2/64

exit

ipv6 route 2020:1::/64 s0/0/1

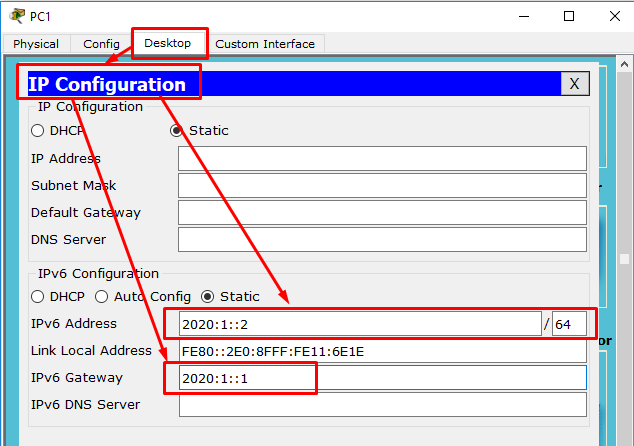

PCA:

PCB:

Bước 4: Cấu hình Static Route

DTU1(config)# ipv6 route 2020:3::/64 Serial0/0/0

Hoặc:

DTU1(config)# ipv6 route 2020:3::/64 2020:2::2

DTU2(config)# ipv6 route 2020:1::/64 Serial0/0/1

Hoặc:

DTU2(config)# ipv6 route 2020:1::/64 2020:2::1

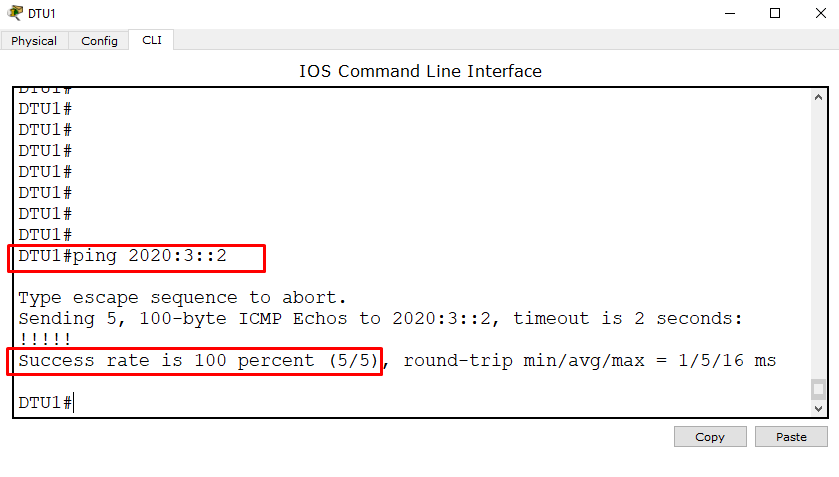

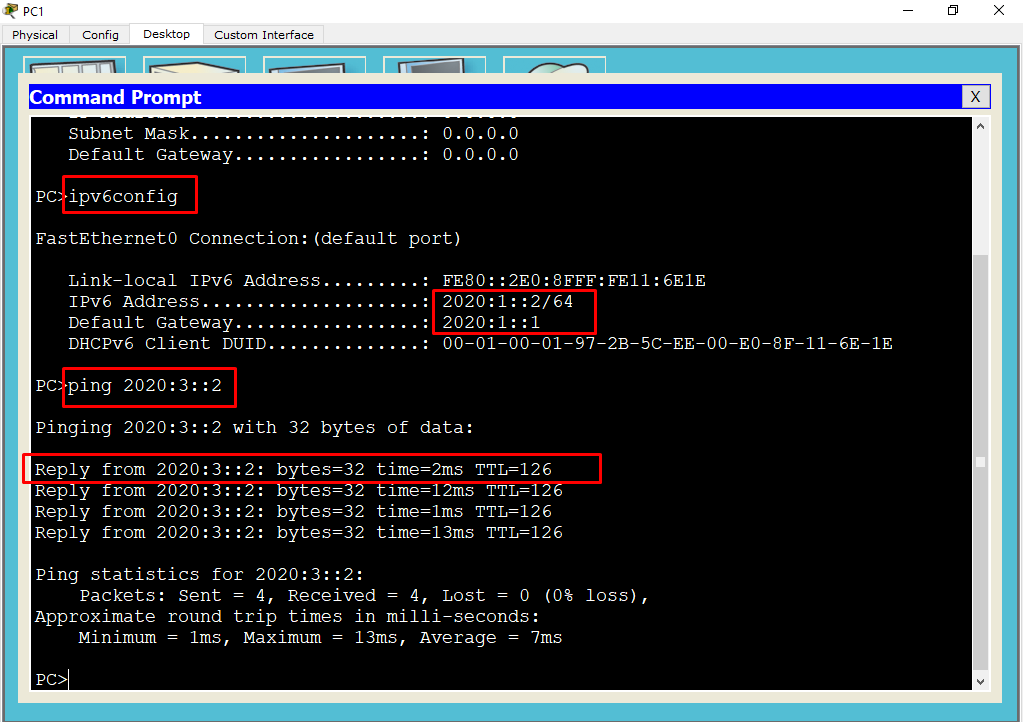

Bước 5: Kiểm tra kết nối

Bước 6: Lưu cấu hình các Router & Lưu file pkt

DTU1#write

DTU2#write
