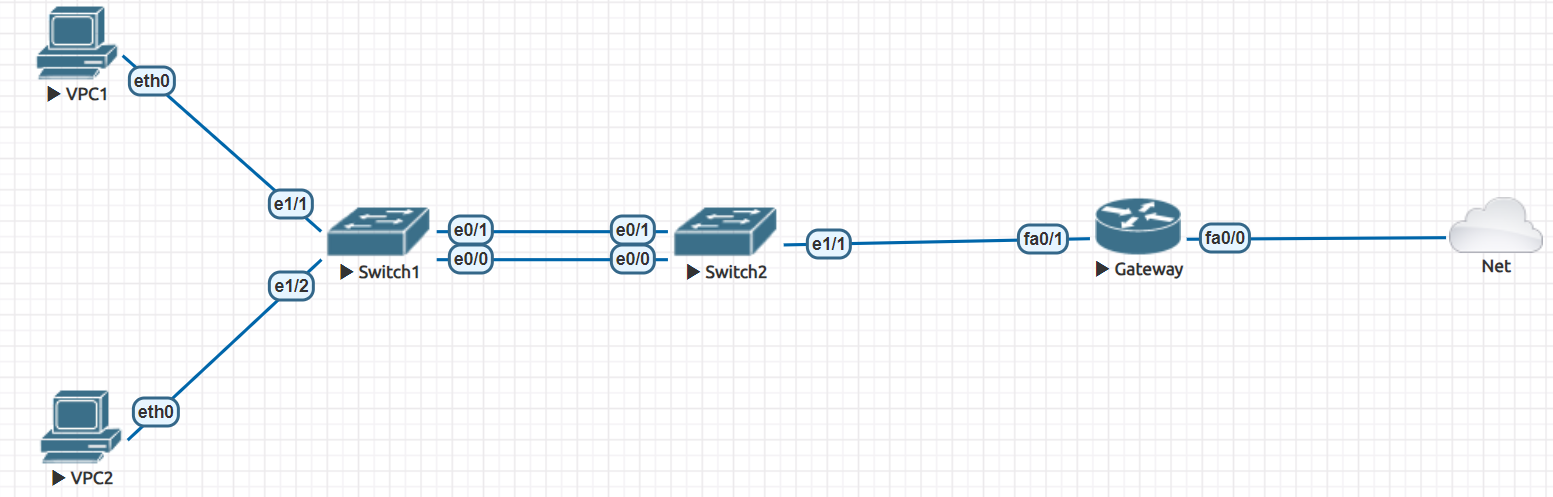

Cho sơ đồ mạng như sau:

Cấu hình Etherchanel cho kết nối giữa 2 switch.

Sử dụng thuật toán load-balance là src-dst-mac.

Bước 1) Cấu hình cho Router Gateway

Trên Router Gateway:

enable

configure terminal

hostname Gateway

interface F0/0

 no shutdown

 ip address dhcp

 ip nat outside

 exit

interface F0/1

 no shutdown

 ip address 192.168.100.1 255.255.255.0

 ip nat inside

 exit

access-list 1 permit 192.168.100.0 0.0.0.255

ip nat inside source list 1 interface F0/0 overload

ip domain-lookup

ip name-server 8.8.8.8

no ip cef

do write

end

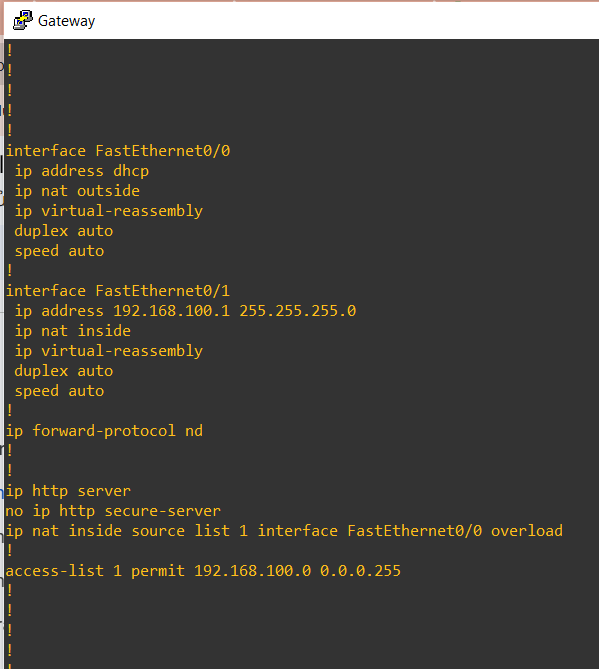

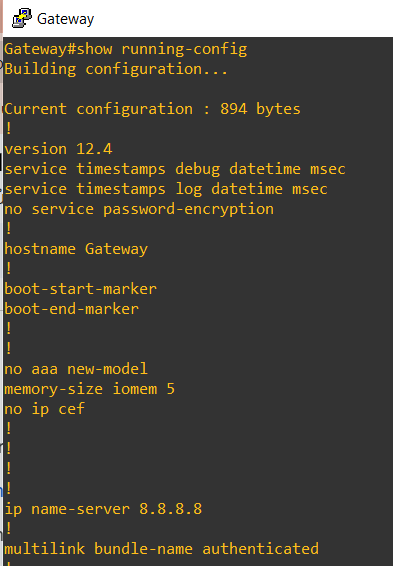

show running-config

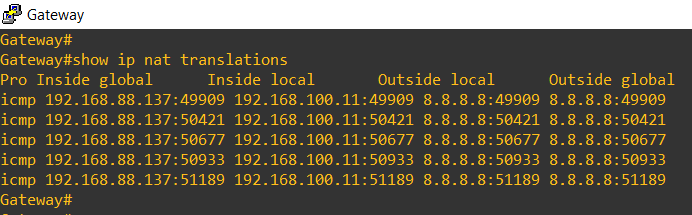

show ip nat translations

Bước 2) Cấu hình cho 2 Switch

Trên Switch1:

enable

configure terminal

hostname Switch1

interface range E0/0 - 1

 channel-group 1 mode active

 exit

port-channel load-balance src-dst-mac

do write

end

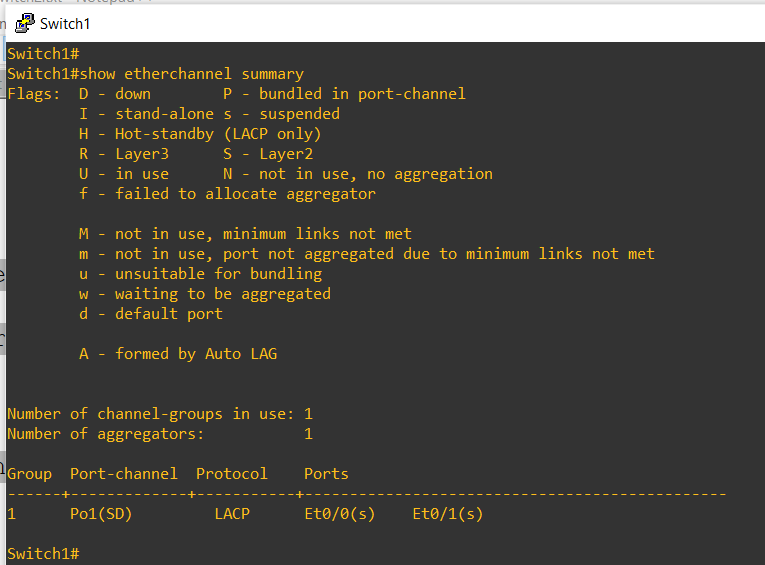

show etherchannel summary

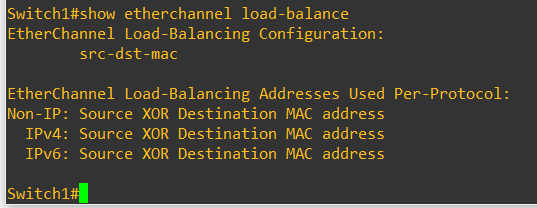

show etherchannel load-balance

Trên Switch2:

enable

configure terminal

hostname Switch2

interface range E0/0 - 1

 channel-group 1 mode active

 exit

port-channel load-balance src-dst-mac

do write

end

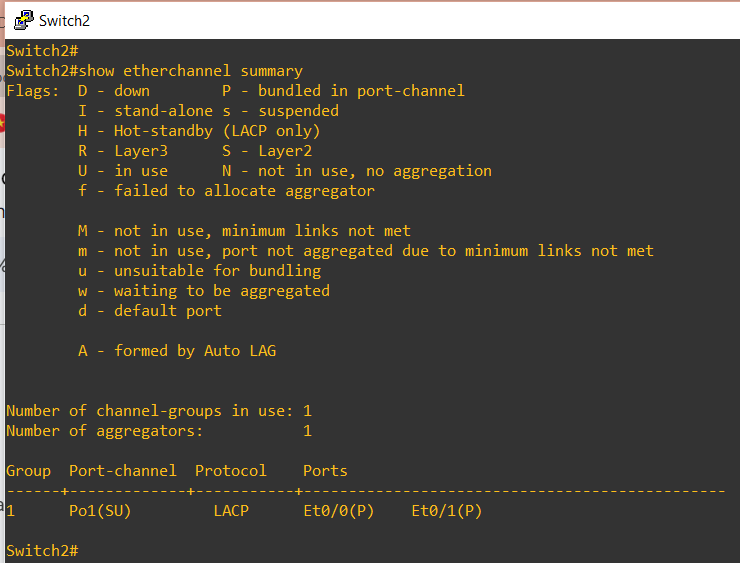

show etherchannel summary

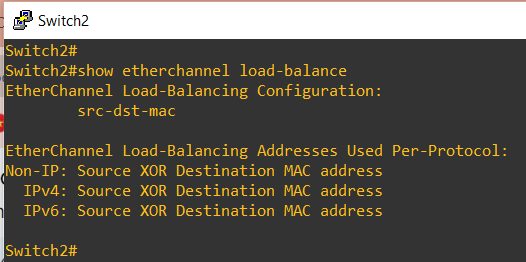

show etherchannel load-balance



Bước 3) Cấu hình cho 2 PC

Trên PC1:

ip 192.168.100.11/24 192.168.100.1

ip dns 8.8.8.8

save

show ip all

Trên PC2:

ip 192.168.100.22/24 192.168.100.1

ip dns 8.8.8.8

save

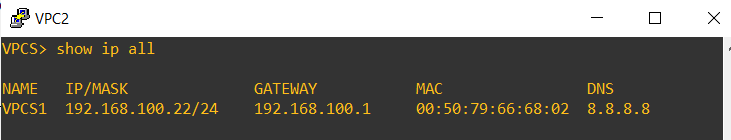

show ip all

Bước 4) Kiểm tra thông mạng & kiểm tra cân bằng tải trên 2 Switch

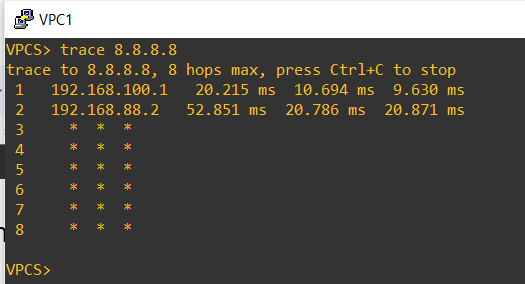

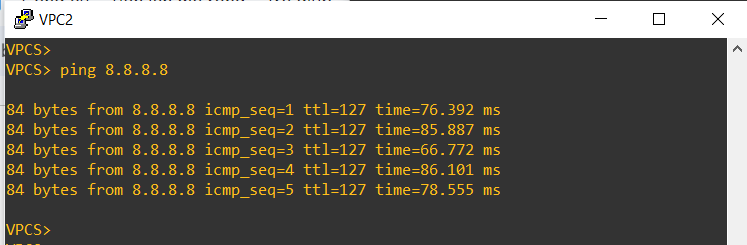

Đứng tại VPC1, ping ra ngoài & bắt gói tin trên các link nối giữa 2 switch để phân tích.
