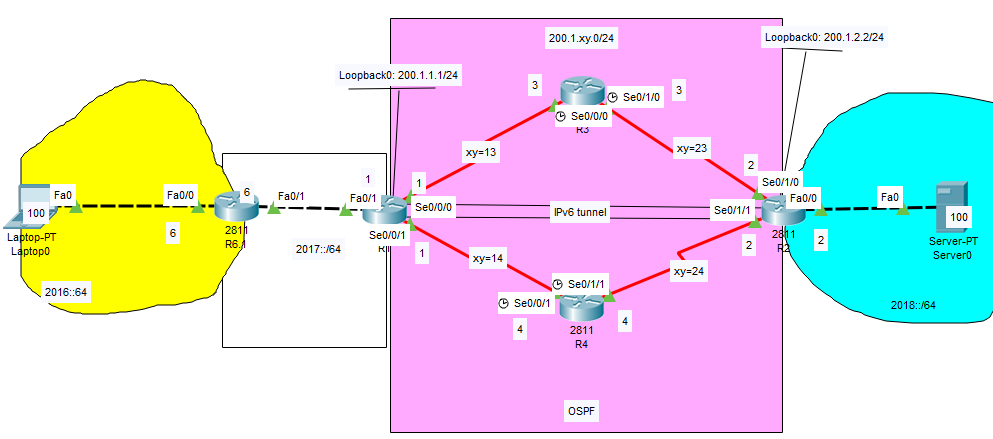

Cho sơ đồ như sau:

Lưu ý:

1) 2 lệnh sau là bắt buộc trên các router R1, R2, R6

ip cef

ipv6 unicast-routing

2) Nhớ cấu hình 1 địa chỉ IPv4 trên router R6 (nên dùng loopback) để làm router-id

Phần 1: Cấu hình IP cho các thiết bị

Trên R1:

!

interface Loopback0

ip address 200.1.1.1 255.255.255.0

!

!

interface FastEthernet0/1

no ip address

ipv6 address 2017::1/64

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

!

interface Serial0/0/0

ip address 200.1.13.1 255.255.255.0

!

interface Serial0/0/1

ip address 200.1.14.1 255.255.255.0

!



Trên R2:

!

interface Loopback0

ip address 200.1.2.2 255.255.255.0

!

!

interface FastEthernet0/0

no ip address

ipv6 address 2018::2/64

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

!

!

interface Serial0/1/0

ip address 200.1.23.2 255.255.255.0

!

interface Serial0/1/1

ip address 200.1.24.2 255.255.255.0

!

Trên R3:

!

interface Serial0/0/0

ip address 200.1.13.3 255.255.255.0

clock rate 2000000

!

interface Serial0/1/0

ip address 200.1.23.3 255.255.255.0

clock rate 2000000

!

Trên R4:

!

interface Serial0/0/1

ip address 200.1.14.4 255.255.255.0

clock rate 2000000

!

interface Serial0/1/1

ip address 200.1.24.4 255.255.255.0

clock rate 2000000

Trên R6.1:

!

interface Loopback0

ip address 192.168.1.1 255.255.255.0

!

interface FastEthernet0/0

no ip address

ipv6 address 2016::6/64

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

!

interface FastEthernet0/1

no ip address

ipv6 address 2017::6/64

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

!

Trên Laptop0:

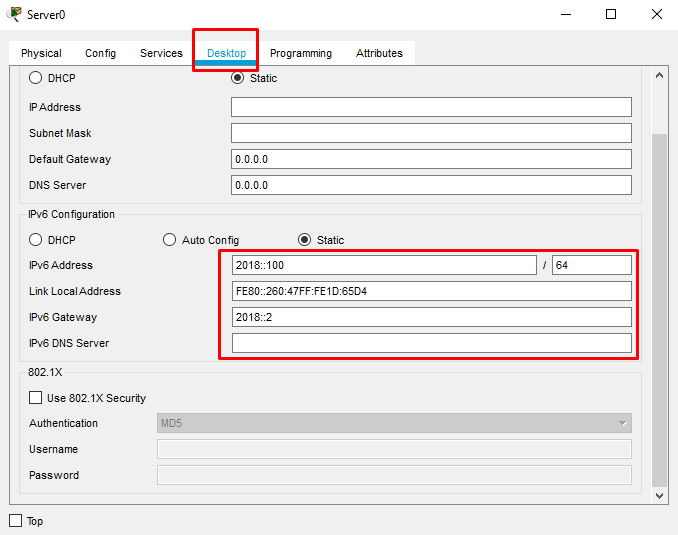

Trên Server0:

Phần 2: Định tuyến OSPF cho mạng IPv4

Trên R1, R2, R3, R4:

!

router ospf 100

network 200.1.0.0 0.0.255.255 area 0

!



Kiểm tra bảng định tuyến trên các router R1, R2, R3, R4:

R1# show ip route

Đứng tại R1, ping đến tất cả các mạng IPv4 => thông mạng => OK

Phần 3: Cấu hình IPv6 Tunnel

Trên R1:

!

interface Tunnel12

no ip address

ipv6 address 2012::1/64

ipv6 enable

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

tunnel source Loopback0

tunnel destination 200.1.2.2

tunnel mode ipv6ip

!



Trên R2:

!

interface Tunnel12

no ip address

ipv6 address 2012::2/64

ipv6 enable

ipv6 ospf 1 area 0 //Lệnh này cấu hình ở phần 4

tunnel source Loopback0

tunnel destination 200.1.1.1

tunnel mode ipv6ip

!

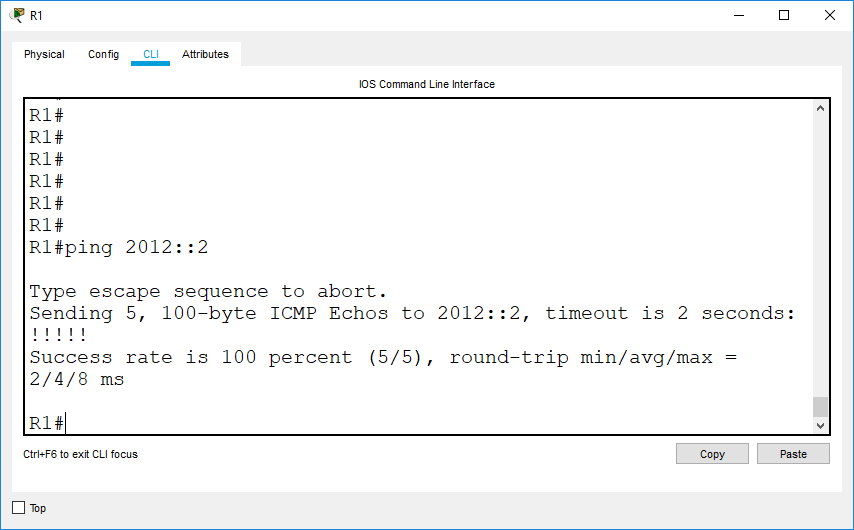

Đứng tại router R1 kiểm tra kết nối IPv6 đến R2:

R1# ping 2012::2

Sau khi cấu hình IPv6 tunnel thì sơ đồ mạng IPv6 sẽ như sau

Phần 4: Định tuyến OSPFv3 cho mạng IPv6

Trên R6.1:

!

int f0/0

ipv6 ospf 1 area 0

!

int f0/1

ipv6 ospf 1 area 0

!

Trên R1:

!

int f0/1

ipv6 ospf 1 area 0

!

!

int tunnel 12

ipv6 ospf 1 area 0

!

Trên R2:

!

int f0/0

ipv6 ospf 1 area 0

!

!

int tunnel 12

ipv6 ospf 1 area 0

!

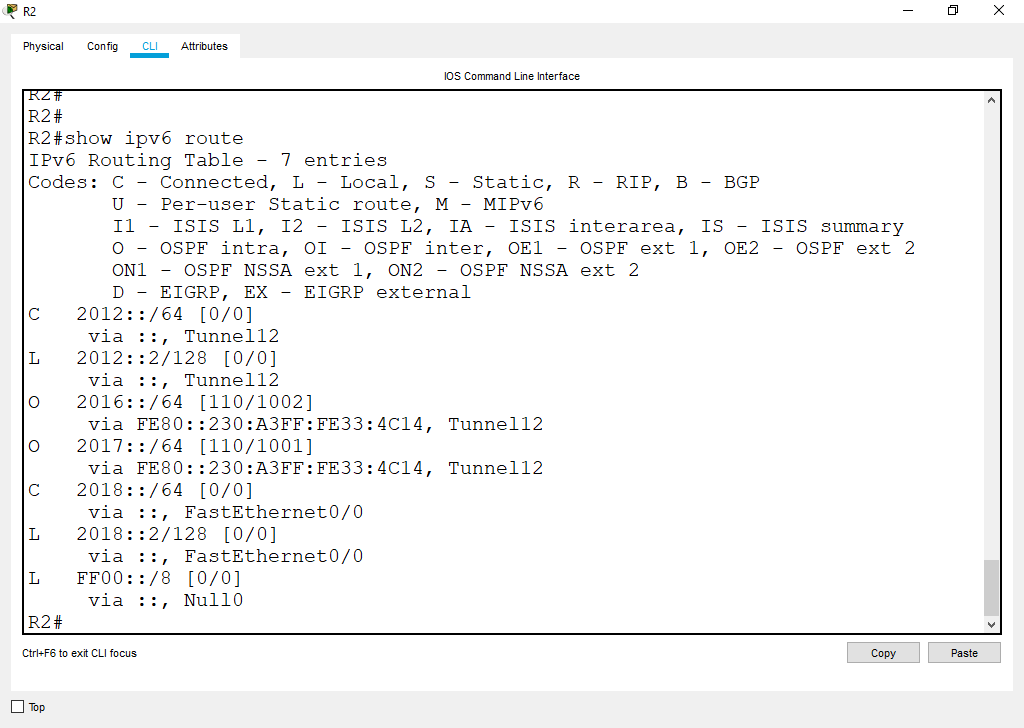

Kiểm tra bảng định tuyến IPv6

Kiểm tra thông mạng IPv6:

Đứng tại Laptop0 ping qua Server0
